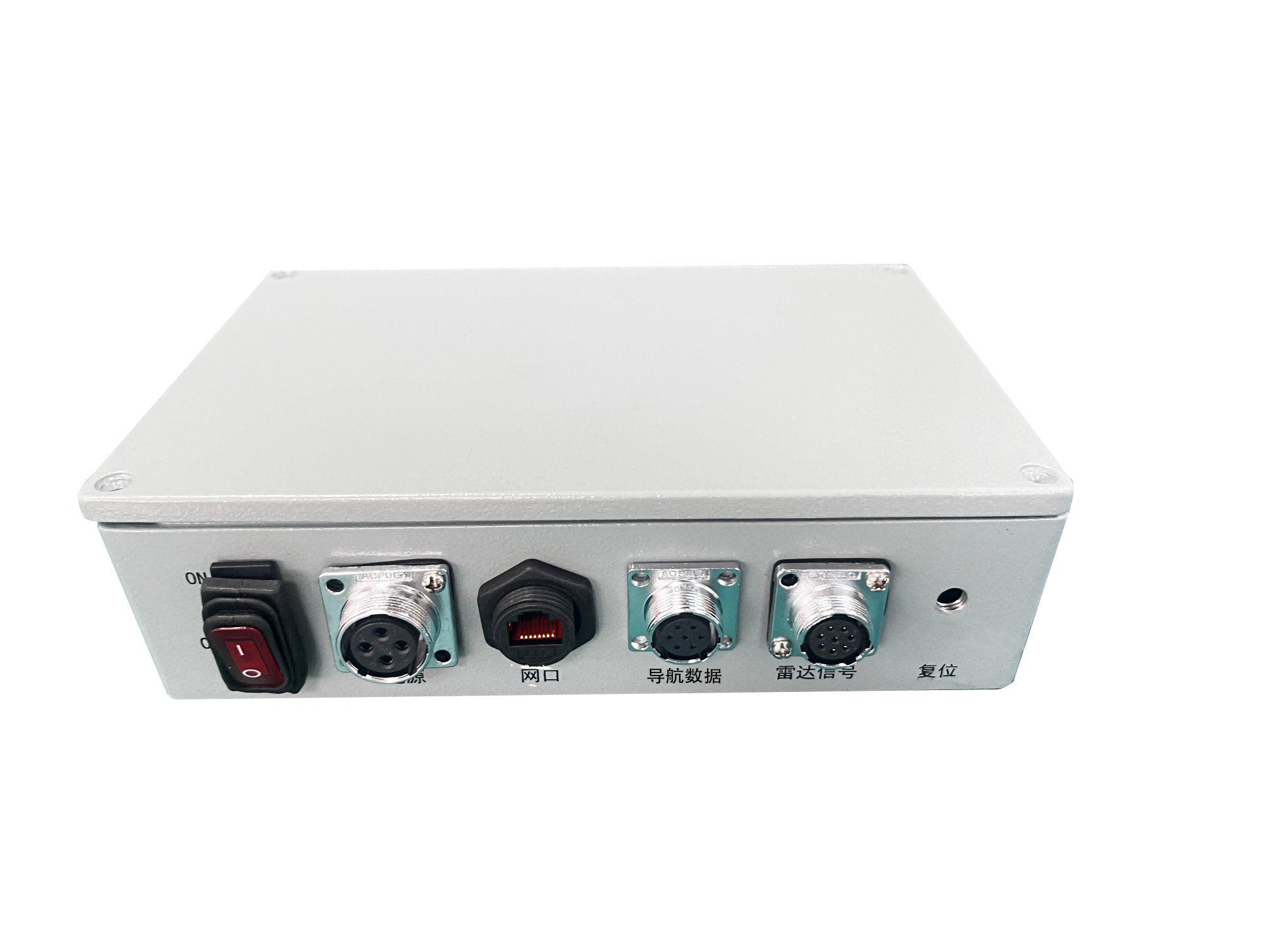

產品介紹：

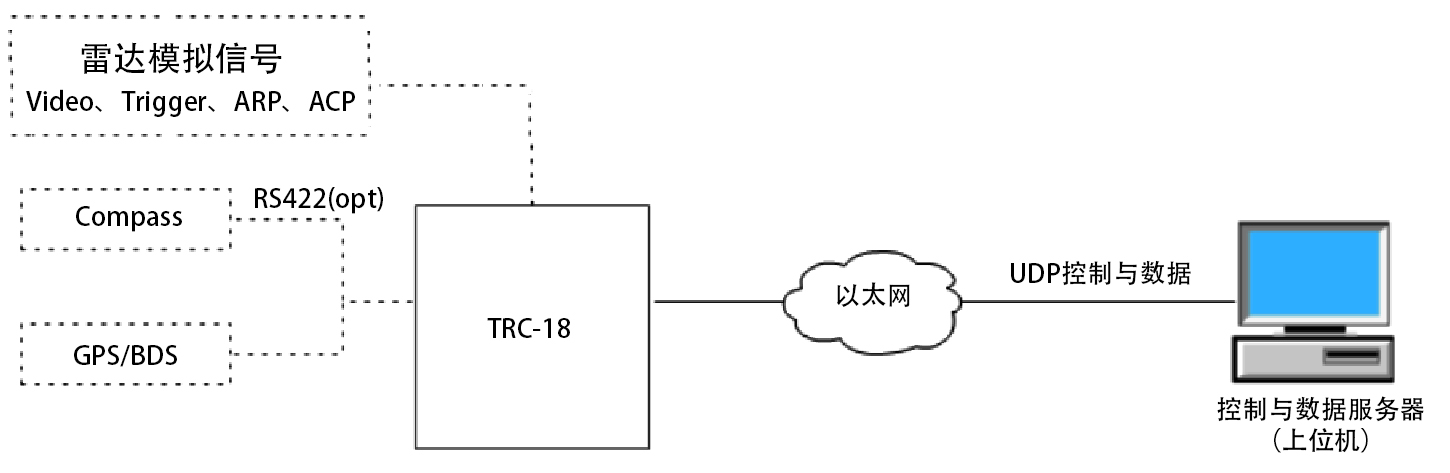

TRC-18 以太網雷達信號采集設備（數字化雷達導航設備）能夠把船用雷達輸出的模擬回波信號轉換成符合CAT-240 協議（或私有定制）數字信號，同時能采集船載導航數據（可選功能，如Compass、GPS），一并通過以太網進行分發。提供的配置例程，可以將數據保存到PC機上，實現“即買即用”。
產品特點：
●14bits/8bits高精度AD采樣位數，動態范圍滿足小信號回波。
●采樣率20.833MHz/41.667MHz/125MHz可選，滿足雷達不同發射脈寬要求。
●雷達原始數據（RAW采集）或者PPI顯示回波數據（RNG采集）出廠可定制。
●提供采集應用程序安裝包，演示數據采集、存儲，以及導航數據（可選）。
規格參數：
|
名稱
|
參數
|
備注
|
|
雷達信號輸入
|
Video、Trigger、ARP、ACP；
即回波、觸發、零位、方位信號。
|
雷達能提供這些信號；
不同的雷達，電氣特性、格式不同，需要定制。
|
|
模擬回波 Vp-p
|
2.0V
|
|
|
回波輸入阻抗
|
50ohm
|
|
|
增益控制范圍
|
-10 ～ +40dB
|
寬動態范圍
|
|
偏置電壓調整
|
0.0 ～ +3.0V
|
可滿足更好的采樣基底
|
|
觸發、零位、方位信號
|
默認 CMOS 電平+12V
|
RS422、485 差分信號可定制
|
|
觸發、零位、方位極性
|
正、負極可編程
|
|
|
輸出數據接口
|
千兆以太網
|
|
|
數據格式
|
CAT240 或 YONZOE 私有協議
|
|
|
數據壓縮
|
可選
|
zlib
|
|
距離調整
|
0 ～ 30000m
|
|
|
方位調整
|
-180 °～ +180 °
|
|
|
控制方式
|
UDP
|
|
|
應用程序安裝包
|
Windows 10，64bits 系統，setup 安裝包
|
|
|
導航數據采集
|
Compass、GPS/BDS。
|
可選功能
|
|
供電
|
直流+24V（+18 ～ +36VDC）
|
|
|
功耗
|
<30W
|
|
|
工作溫度
|
-15 °C ～ +55 °C
|
|
|
存儲溫度
|
-30 °C ～ +70 °C
|
|
|
防護等級
|
IP22
|
|
